8200型電－氣閥門定位器
一、8200電氣閥門定位器產品簡介
8200電氣閥門定位器是與氣動調節閥配套使用的儀表，它接受電動調節儀表輸出4~20mA的直流電流信號后輸出一定的氣壓信號控制調節閥的行程，并通過反饋系統使該行程與電流信號成比例變化，從而保證閥門正確定位。
8200型電－氣閥門定位器主要用于提高調節閥的線性度，加快閥門動作速度，克服調節閥閥芯的不平衡力和實現分程控制。
其特點如下：
1、結構緊湊、重量輕，防爆部件由力矩馬達與接線盒組成
2、由于采用標準化結構零件因此，容易維修。且所有螺釘均由不銹鋼制成
3、零位與行程容易調整；
4、定位器的背面與側面均可安裝在執行機構上；
5、易于把自動操作切換成手動操作。
二、8200電氣閥門定位器結構原理
A結構：定位器由力矩馬達、銜鐵、簧片、調零彈簧、噴咀一擋板、放大器、自動/手動切換機構、反饋彈簧、反饋桿等組成。
B原理：當信號電流輸入到力矩馬達時，銜鐵以簧片為支點順時針轉動。擋板靠近噴咀，使噴咀背壓室壓力增加。膜片推動導閥，氣源壓力由此變成輸出壓力，并進入執行機構。執行機構的推桿向下移動，并帶動反饋桿，反饋彈簧等。當力矩馬達產生的力與反饋彈筑拉力平衡時，一定的信號電流就對應一定的推桿位置。
三、8200電氣閥門定位器技術參數
輸入阻抗：250Ω±25Ω
氣源壓力：0.14～0.7MPａ
防爆類型：隔爆型（dⅡBT4），本質安全型（iaⅡCT4）
基本誤差：±1.0%FS（凸輪式為±2.5%FS），FS為全量程值（凸輪式為±2.5%FS）
回差：1.0%FS(杠桿式) 1.5%(凸輪式)
死區：0.2%FS
耗氣量：500L/h（標準狀態下氣源壓力為0.14MPａ時）
重量：2.5㎏
四、8200電氣閥門定位器型號表示
8 2 □ □ □
8 2 | □ 防護形式 | □ 反饋形式 | □ 溫度范圍 |
0. 防爆（正作用） | 0. 杠桿式（直線運動） 2.凸輪式（50o轉角） | 標準（－30～70℃） |
五、8200電氣閥門定位器訂貨須知：
1、 產品型號
2、 信號范圍
3、 防爆要求
4、 氣源壓力

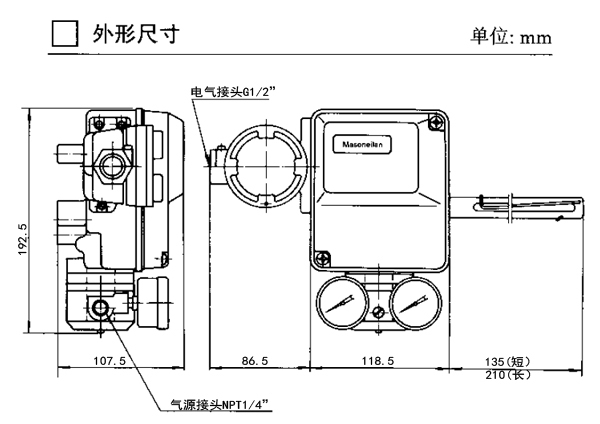

六、8200電氣閥門定位器外形尺寸
