- 產品名稱：普通壓力表
- 產品型號：Y系列
- 產品銘牌：SAIC
- 生產廠商：上海自動化儀表四廠
- 銷售單位：連儀
- 所屬類別：生產廠家 > 上海自動化儀表四廠 > 產品目錄 > 產品展示 > 普通壓力表 > Y系列一般壓力表 >
-

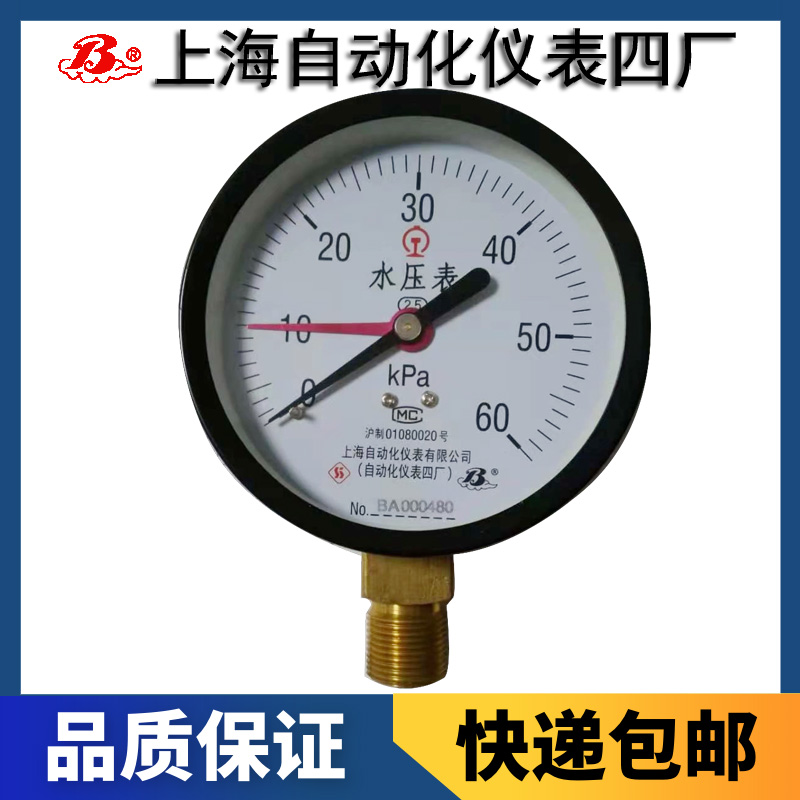

Y系列普通壓力表產品簡介
一般壓力表適用于測量無爆炸危險，不結晶，不凝固及對鋼及銅合金不起腐蝕作用的液體，蒸汽和氣體等介質的壓力。
Y系列普通壓力表產品簡介
一般壓力表適用于測量無爆炸危險，不結晶，不凝固及對鋼及銅合金不起腐蝕作用的液體，蒸汽和氣體等介質的壓力。
Y系列普通壓力表主要技術指標
| 型號 | Y-40 Y-40Z | Y-60 Y-60Z Y-60ZT | Y-100 Y-100ZT | Y-150 Y-150ZT | Y-200 Y-250 |
| 公稱直徑mm | Φ40 | Φ60 | Φ100 | Φ150 | Φ200、Φ250 |
| 接頭螺紋 | M10×1 | M14×1.5 | M20×1.5 | ||
| 準確度等級 | 2.5 | 1.5 | |||
| 測量范圍MPa | 0～0.1；0.16；0.25；0.4；0.6；1；1.6；2.5；4；6 | 0～0.6；1； 1.6；2.5；4；6 | |||
| 0~10;16;25 | 0~10;16;25;40;60 | ||||
| 0.1~0 | -0.1～0；-0.1～0.6；0.15；0.3；0.5；0.9；1.5；2.4 | ||||
使用環境條件：-40℃～70℃，相對濕度不大于 85%
溫度影響：不大于0.4％/10℃（使用濕度偏離20±5℃）
普通壓力表主要零部件材質：
| 零件名稱 | 接頭 | 彈簧管 | 機芯 | 外殼 |
| 材料牌號 | 銅合金Hpb59-1 | 磷銅QSn4-0.3 | 銅合金 | 鋼板0.8F |

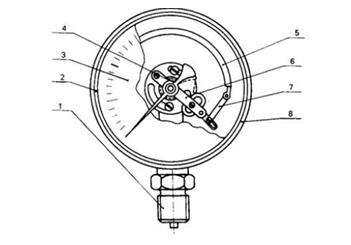

普通壓力表結構原理
儀表的測量系統由接頭、彈簧和傳動機構組成。通過指針指示儀表讀數。
1.接頭 5.彈簧管
2.襯圈 6.傳動機構（機芯）
3.度盤 7.連桿
4.指針 8.表殼

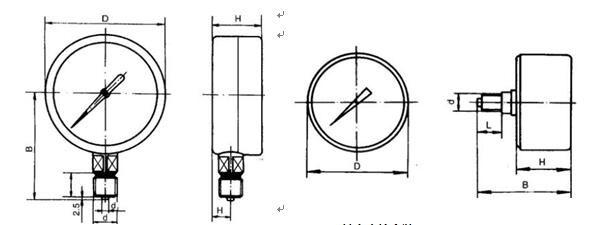

普通壓力表外形尺寸：單位
軸向直接安裝（Y-40Z,60Z）
徑向直接安裝（Y-40,60,100,150,200,250）

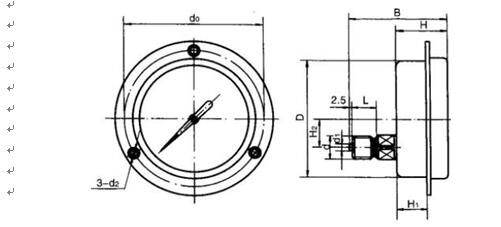

軸向嵌裝（Y-60ZT,100ZT,150ZT）
| 型號 | D(Φ) | d | d1(Φ) | L | d0(Φ) | B | H | d2(Φ) | H1 | H2 |
| Y-40 | 40 | M10×1 | 4 | 10 | 58 | 23 | 8.5 | |||
| Y-40Z | 40 | M10×1 | 4 | 10 | 44 | 23 | 0 | |||
| Y-60 | 60 | M14×1.5 | 5 | 14 | 56 | 28 | 10.5 | |||
| Y-60Z | 60 | M14×1.5 | 5 | 14 | 56 | 28 | 0 | |||
| Y-60ZT | 60 | M14×1.5 | 5 | 14 | 72 | 56 | 28 | 5 | 24 | 0 |
| Y-100 | 100 | M20×1.5 | 6 | 20 | 90 | 42 | 16 | |||
| Y-100ZT | 100 | M20×1.5 | 6 | 20 | 118 | 83 | 43 | 5.5 | 25 | 24 |
| Y-150 | 150 | M20×1.5 | 6 | 20 | 116 | 44 | 16 | |||
| Y-150ZT | 150 | M20×1.5 | 6 | 20 | 165 | 85 | 45 | 5.5 | 27 | 35 |
| Y-200 | 200 | M20×1.5 | 6 | 20 | 140 | 46 | 16 | |||
| Y-250 | 250 | M20×1.5 | 6 | 20 | 170 | 60 |
普通壓力表安裝方式
1)徑向直接式(I)
2）軸向偏心直接式(Ⅱ)
3）軸向同心直接式(Ⅲ)
4）軸向偏心嵌裝式(IV )
5）軸向同心嵌裝式
6）徑向凸裝式（Ⅵ)
7）軸向同心凸裝式(Ⅶ )
普通壓力表注意事項
1)工作壓力使用全量程的 1/3 ～ 2/3 為宜，使用范圍***高不得超過滿刻度的 3/4 。
2)檢定周期一般不超過半年,測壓部位介質波動大，使用頻繁，準確度要求較高，以及對安全因素要求較嚴的，可按具體情況將檢定周期適當縮短。
3)工作環境應無腐蝕性氣體。
普通壓力表安裝事項
1、安裝前應核對儀表的型號、規格、精度等級是否符合儀表使用要求。檢查儀表的接頭螺紋和安裝的陰螺紋是否一致。
2、壓力表應垂直安裝，傾斜度一般不大于30°，并力求與測量點保持同一水平，以免帶來指示誤差。
3、安裝后，在無壓力的情況下，觀測指針是否在零位或緊靠盤止釘，否則不宜使用。
4、測量蒸汽壓力時，壓力表下端應裝有環形管，使用中有水來傳遞蒸汽壓力，以免高溫蒸汽沖入彈簧管內，影響儀表精度，或不慎使焊錫熔化，造成儀表測漏，發生事故或燙傷人。
普通壓力表使用事項
1、使用時應緩慢打開閥門，使壓力慢慢升到工作位置。若突然打開閥門，如壓力失控，超過測量上限，會造成彈簧管被打壞、變形或造成扇齒脫牙而使儀表失去功能。
2、使用完畢后，應緩慢卸壓，不要使指針猛然降至零位，這樣指針回撞在盤止釘上，會將指針打彎甚至打斷。
普通壓力表維護事項
1、儀表要按規定要求進行檢定或維修。
2、拆下來的儀表應存放在防塵、干燥、無腐蝕的環境中。
