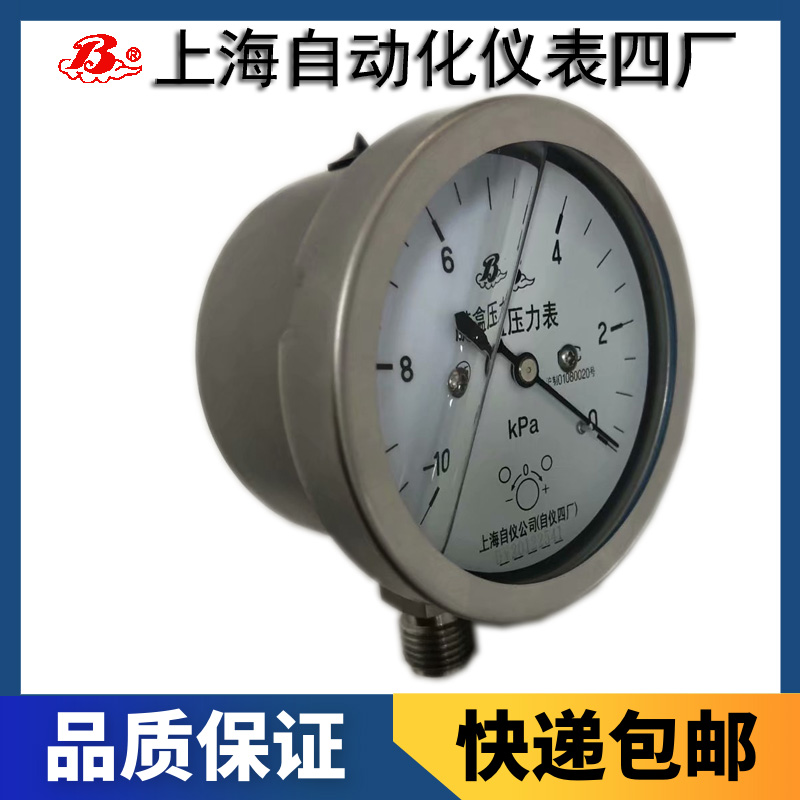

- 產品名稱：膜盒壓力表
- 產品型號：YE系列
- 產品銘牌：SAIC
- 生產廠商：上海自動化儀表四廠
- 銷售單位：連儀
- 所屬類別：生產廠家 > 上海自動化儀表四廠 > 產品目錄 > 產品展示 > 膜盒壓力表 > YEJ系列矩形膜盒壓力 >
-
YE系列膜盒壓力表概述：
膜盒壓力表適用于測量對銅合金不起腐蝕作用.無爆炸危險的微壓和負壓。氣體廣泛應用于鍋爐通風和氣體管道等設備上，本儀表可以就地安裝并現場指示。YE-75膜盒壓力表具有體積小等特點，已批量出口日本等國家。
YE系列膜盒壓力表概述：
膜盒壓力表適用于測量對銅合金不起腐蝕作用.無爆炸危險的微壓和負壓。氣體廣泛應用于鍋爐通風和氣體管道等設備上，本儀表可以就地安裝并現場指示。YE-75膜盒壓力表具有體積小等特點，已批量出口日本等國家。
YE系列膜盒壓力表主要技術指標
標度范圍、準確度及重量
型號 | 標度范圍kPa | 準確度 | 重量KG | ||
| 正壓 | 負壓 | 正負壓 | |||
YE-75 YE-100 YE-150 | 0~1.6 0~2.5 0~4 0~6 0~10 0~16 0~25 0~40 | -1.6~0 -2.5~0 -4~0 -6~0 -10~0 -16~0 -25~0 -40~0 | -0.8~+0.8 -1.2~+1.2 -2~+2 -3~+3 -5~+5 -8~+8 -12~+12 -20~+20 | 1.6級 2.5級 | 0.5 |
注：1.6級特殊訂貨
工作位置環境：儀表垂直安裝，工作環境溫度-25oC~55oC相對濕度不大于80%，并且周圍空氣中不含有腐蝕儀表的有害氣體。溫度影響：使用溫度偏離20±5 oC時，其溫度附加誤差不大于 0.4%/10 oC。導（測）壓系統及外殼等主要零件的材質

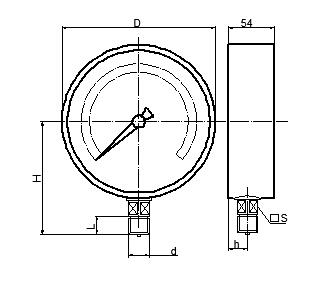

膜盒壓力表外形尺寸
| 型號 | D | H1 | L | d | h | □S |
| YE-75 | φ77 | 71 | 14 | M16×l.5 | 14 | □17 |
| YE-100 | φ100 | 90 | 20 | M20×l.5 | 17 | □22 |
| YE-150 | φ150 | 118 | 20 | M20×l.5 | 17 | □22 |
膜盒壓力表使用須知
1.儀表應垂直安裝，并力求與測量點間保持同一水平位置，否則須相應地計入液位差所引起的附加誤差。
2.儀表經常使用的壓力應為其分度上限的2/3為宜。
3.儀表定期維修時如確需開啟表蓋，宜借助專用工具進行。
